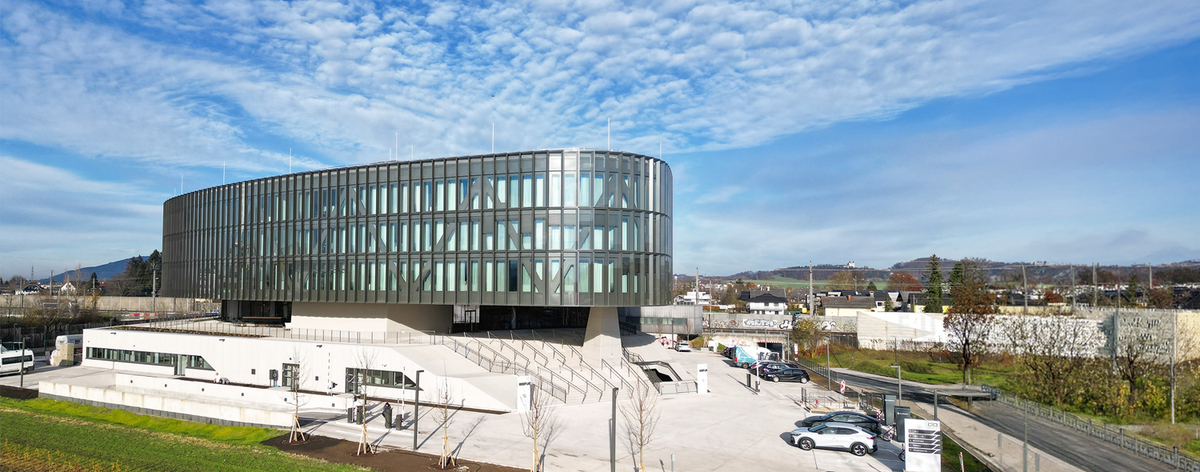

HELIX | Salzburgo
El edificio HELIX es un proyecto de construcción llamativo e innovador que refleja la arquitectura moderna y la vida urbana de la ciudad de Salzburgo. Se encuentra cerca del río Salzach, en un distrito en rápido desarrollo caracterizado por una mezcla de edificios de oficinas, viviendas y proyectos de infraestructura moderna. Esta combinación de usos busca convertir el edificio en un centro dinámico y versátil que satisfaga las necesidades de los habitantes urbanos actuales.

El edificio presenta una estructura dinámica en espiral que recuerda a una hélice, lo que da nombre al proyecto. El diseño en espiral no solo pretende ser estéticamente atractivo, sino también ofrecer ventajas funcionales mediante un aprovechamiento eficiente del espacio interior y la creación de perspectivas interesantes tanto desde el exterior como desde el interior.

La fachada del HELIX se caracteriza por una combinación de vidrio y acero, lo que confiere al edificio un aspecto moderno y transparente. Las superficies acristaladas crean un ambiente abierto y maximizan la entrada de luz natural, mientras que el armazón de acero aporta estabilidad y robustez a la estructura. El edificio fue diseñado poniendo gran énfasis en la sostenibilidad y la eficiencia energética. Cuenta con tecnologías modernas, como paneles solares y sistemas de energía geotérmica, para minimizar el consumo de energía y proteger el medio ambiente.

La estructura de acero del edificio es un elemento central, crucial tanto para la estabilidad como para la materialización de su singular arquitectura en espiral. El acero ofrece una combinación óptima de resistencia, flexibilidad y sostenibilidad, permitiendo el complejo diseño que convierte al edificio en un referente moderno de Salzburgo. La planificación precisa y las tecnologías avanzadas empleadas en la construcción con acero contribuyen a que el HELIX sea a la vez estéticamente atractivo y funcional.

La protección del acero contra incendios es un aspecto fundamental en la construcción de edificios de gran altura y oficinas modernas, como el HELIX en Salzburgo. Aunque el acero es un material excelente para la estructura portante de un edificio, presenta un punto de fusión y un límite de fallo relativamente bajos ante temperaturas extremadamente altas (como las que se producen en un incendio). Por ello, el acero debe protegerse específicamente —como parte de un concepto de protección contra incendios— para garantizar la integridad estructural del edificio y aumentar la seguridad de sus usuarios.

Protegido con el sistema de protección contra incendios para acero HENSOTHERM®
Las estructuras de acero, con una superficie de aprox. Una superficie de 7.500 m² cuenta con protección anticorrosiva mediante la imprimación de base acuosa HENSOGRUND WB Green; ha sido tratada con el revestimiento intumescente HENSOTHERM® 421 KS para alcanzar la clase de resistencia al fuego R30 exigida, y protegida frente a agentes ambientales y tareas de limpieza con un acabado bicomponente de poliuretano (PU) compatible, aplicado en fábrica. Los elementos de acero revestidos se transportaron a la obra, donde pudieron almacenarse a la intemperie (con inclinación) durante un máximo de 12 semanas o bien instalarse y montarse directamente.

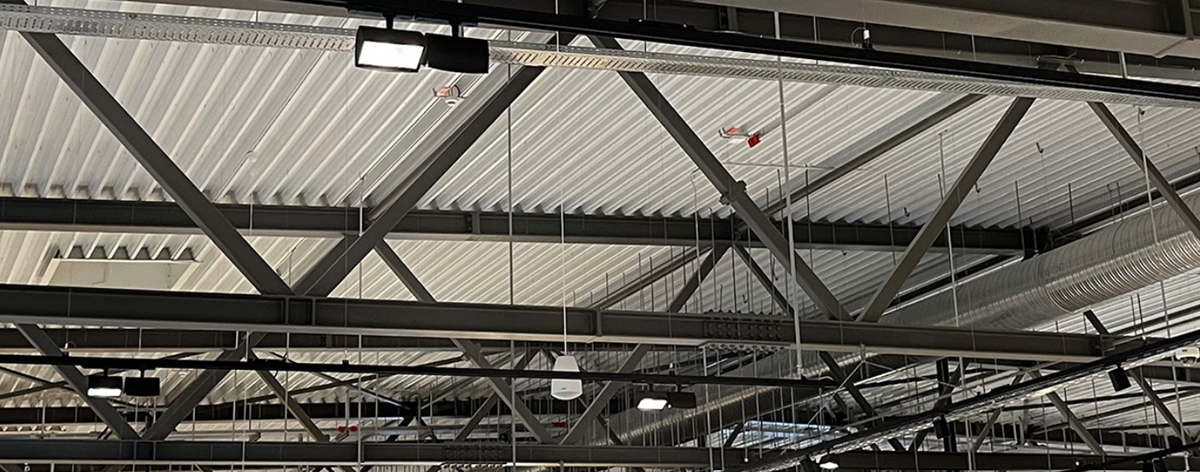

Protección contra incendios para estructuras de acero bajo cubierta
Los sistemas monocomponente (1K) de protección contra incendios para acero suelen aplicarse directamente en la obra. Sin embargo, cuando los proyectos tienen plazos ajustados y las condiciones meteorológicas son adversas —dependiendo de la estación del año—, nuestro sistema de protección contra incendios para acero de base acuosa HENSOTHERM® 471 KS se aplica sobre los elementos de acero en el taller. Una vez completamente secos y protegidos con la capa de acabado adecuada, los elementos de acero pueden transportarse a la obra, almacenarse e instalarse a la intemperie.

La estructura del sistema para la protección contra incendios (clasificación R 30) de los 2.400 m² de acero en este proyecto de construcción fue la siguiente:

Imprimación HENSOGRUND 2K EP
Producto intumescente HENSOTHERM® 471 KS
Capa de acabado HENSOTOP 2K PU
Gracias a esta estructura de recubrimiento y a su aplicación en fábrica, es posible almacenar e instalar los elementos de acero tratados a la intemperie durante un periodo de hasta 12 semanas.

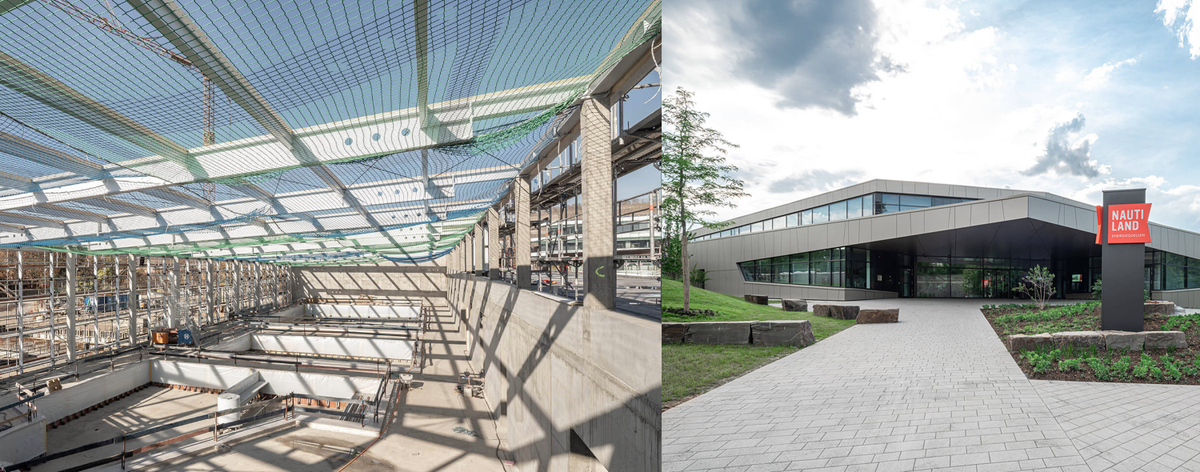

Protección contra incendios de dos componentes para el NAUTILAND

«El NAUTILAND no es solo un complejo de piscinas o una sauna; es tu propia fuente de energía, justo en el centro de Würzburg». Así se describe en el sitio web de Würzburger Versorgungs- und Verkehrs-GmbH, o WVV para abreviar.

Las nuevas instalaciones —que combinan piscinas escolares, deportivas y recreativas y son gestionadas por Würzburger Bäder GmbH (WBG)— han conservado su nombre original y han sido reconstruidas por completo en el mismo emplazamiento con una inversión de 34 millones de euros. El nuevo NAUTILAND ofrece a los habitantes de Würzburg y a los visitantes de la zona un moderno entorno acuático con un total de siete piscinas (tres de ellas al aire libre) y una zona de sauna. Su gran atractivo es un tobogán acuático de 85 metros con efectos especiales seleccionables.

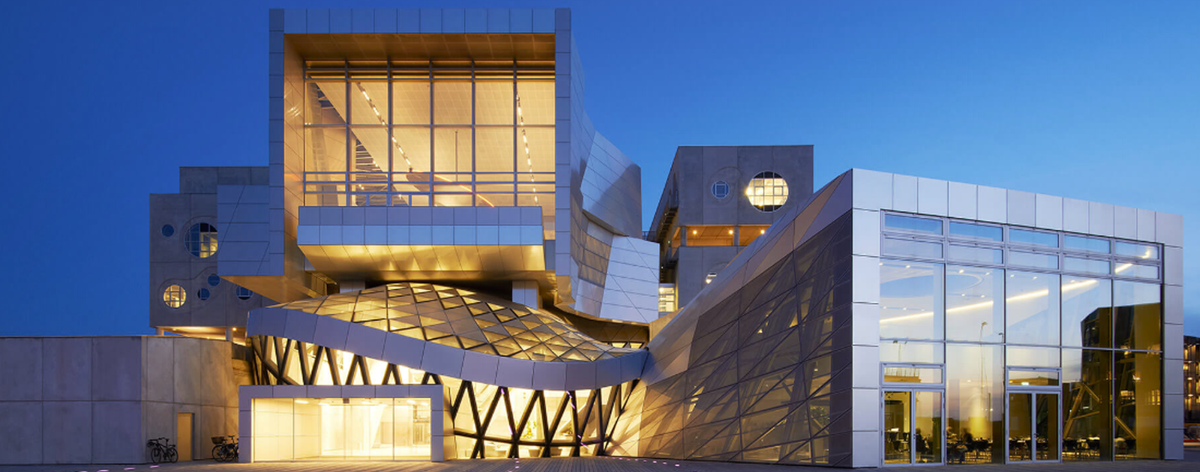

Protección contra incendios para la sala de conciertos junto al fiordo

Musikkens Hus, en Aalborg —la cuarta ciudad más grande de Dinamarca—, forma parte de la zona portuaria modernizada a orillas del Limfjord y se inauguró en marzo de 2014 tras cuatro años de obras. Se trata de una sala de conciertos destinada a la escena cultural y musical de Jutlandia Septentrional, que cuenta con una acústica de nivel internacional. El edificio, de nueve plantas, alberga cuatro salas de conciertos, cinco escenarios, un restaurante, un impresionante vestíbulo, así como aulas y oficinas administrativas, todo ello en una superficie superior a los 20.000 m². Además de acoger a la Orquesta Sinfónica de Aalborg, Musikkens Hus es también el hogar de jóvenes músicos de la Universidad de Aalborg.

Protegido por el sistema de protección contra incendios para acero HENSOTHERM® 2K
Las estructuras de acero del edificio, con una superficie aproximada de 10.000 m², han sido acondicionadas para cumplir con las clases de resistencia al fuego R90 y R120 mediante el sistema de protección contra incendios de base acuosa HENSOTHERM® 420 KS (actualmente HENSOTHERM® 421 KS).

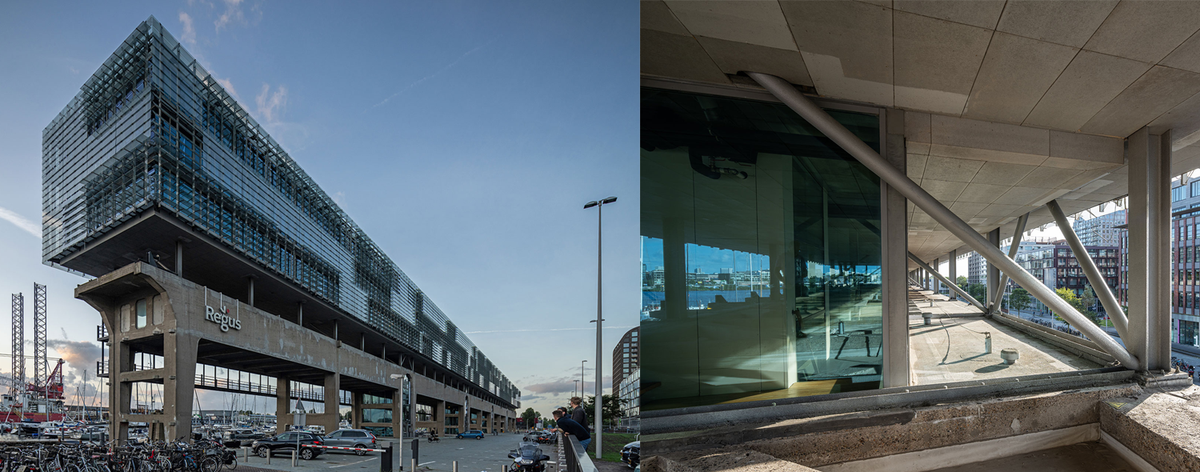

El Kraanspoor se encuentra en Ámsterdam-Noord, en una isla del río IJ, sobre el emplazamiento de lo que fue el mayor astillero de Europa: la Nederlandsche Scheepsbouw Maatschappij (NDSM). Se trata de un edificio de oficinas diseñado por iniciativa de OTH Architecten, construido sobre una histórica vía de grúa de hormigón —en desuso— del antiguo astillero NDSM, con el fin de preservarla y reconvertirla.

El edificio de tres plantas —un bloque de oficinas elevado de acero y vidrio con unas dimensiones impresionantes: 270 metros de largo, 13 metros de altura sobre la superficie del agua y 8,50 metros de ancho— destaca por su construcción ligera y transparente, que le confiere un aspecto flotante. Es un magnífico ejemplo de reutilización adaptativa que combina el patrimonio industrial con la arquitectura moderna. El proyecto Kraanspoor supo conectar con las necesidades del momento, lográndose alquilar todos los espacios de oficina antes de su finalización en 2007.

Protección con HENSOTHERM® 920 KS
El sistema de protección pasiva contra incendios HENSOTHERM® 920 KS (bicomponente) protege la estructura de acero del entramado exterior. El sistema, compuesto por la imprimación HENSOGRUND 2K EP, el producto intumescente bicomponente HENSOTHERM® 920 KS y la capa de acabado HENSOTOP 2K PU, se aplicó directamente en la obra. La configuración del sistema seleccionado permite alcanzar la resistencia al fuego prescrita de R 90 y cumplir con la categoría de corrosividad C5 exigida para un edificio de oficinas situado frente al agua.

Los sistemas de protección contra incendios bicomponentes (2K) de HENSOTHERM® son ideales para su aplicación en taller; de este modo, las estructuras de acero pueden transportarse directamente a la obra tras un tiempo de secado de tan solo 24 horas, quedando protegidas de forma óptima frente a cargas mecánicas y agentes atmosféricos. En el proyecto Kraanspoor, el revestimiento exterior original estaba deteriorado por la intemperie, por lo que ya no ofrecía garantías de seguridad y debía renovarse por completo. Para ello, se encapsuló la zona abierta del edificio, permitiendo así eliminar totalmente el revestimiento antiguo de la estructura de vigas de acero mediante chorreado (granallado) hasta alcanzar un grado de preparación de superficie de 2,5. A continuación, se aplicó el sistema de protección contra incendios bicomponente HENSOTHERM® 920 KS según el procedimiento descrito anteriormente. HENSOTHERM® 920 KS es un revestimiento de protección pasiva contra incendios bicomponente (2K) y libre de disolventes, diseñado para proteger perfiles y estructuras de acero tanto en interiores como en exteriores. HENSOTHERM® 920 KS destaca por sus índices de resistencia al fuego de hasta R 30 / R 60 / R 90 / R 120 minutos, así como por sus propiedades de aplicación —como una vida útil de la mezcla óptima y espesores de capa reducidos— y por permitir alcanzar una categoría de corrosividad de hasta ≤ C5 (muy alta) dentro del sistema. HENSOTHERM® 920 KS es el primer sistema de protección contra incendios bicomponente que, con o sin capa de acabado, cuenta con una vida útil en servicio superior a 25 años según la ETA vigente, siempre que se aplique correctamente siguiendo las instrucciones del fabricante.

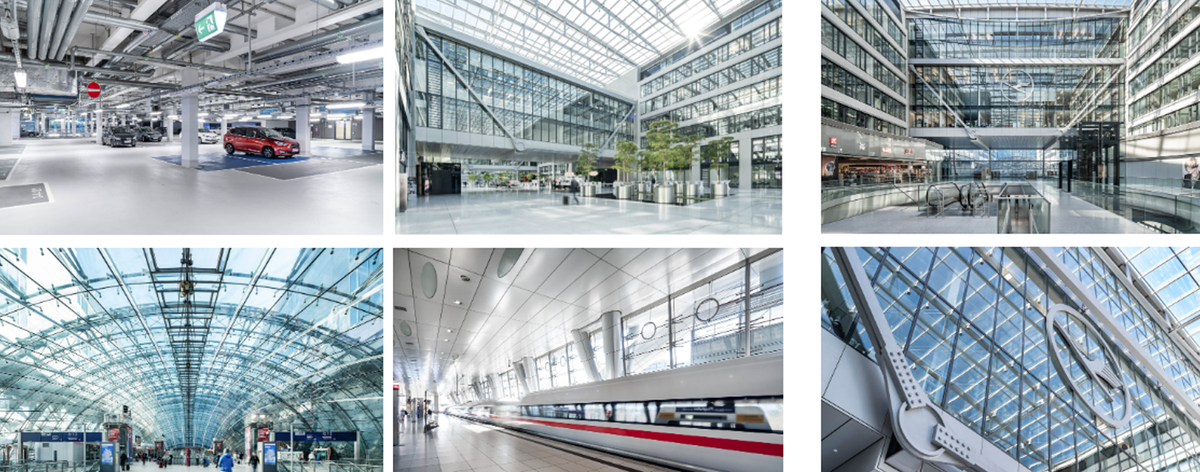

The Squaire
Airrail-Center
Fráncfort del Meno
Protección contra incendios para un icono arquitectónico

«The Squaire» (nombre compuesto por *square* —plaza/cuadrado— y *air* —aire—), situado en la zona aeroportuaria de Fráncfort del Meno, es un edificio de 660 metros de longitud, hasta 65 metros de anchura y 45 metros de altura. Construido entre 2007 y 2011 bajo el nombre de Airrail-Center sobre la estación de trenes de larga distancia ICE del aeropuerto de Fráncfort, el edificio alberga prestigiosas oficinas y hoteles, además de espacio para 250 tiendas y restaurantes, todo ello tras una fachada acristalada integral de 173.000 m² distribuida en nueve plantas. El edificio está conectado directamente con la terminal principal del aeropuerto mediante un puente que cuenta con una pasarela peatonal y una cinta transportadora.

Protegido por el sistema de protección contra incendios para acero HENSOTHERM® 1K
Las estructuras de acero del edificio, con una superficie aproximada de 30.000 m², han sido acondicionadas para alcanzar una clase de resistencia al fuego de hasta F90 utilizando el sistema de protección contra incendios HENSOTHERM® 3 KS F90 (actualmente: HENSOTHERM® 310 KS).
